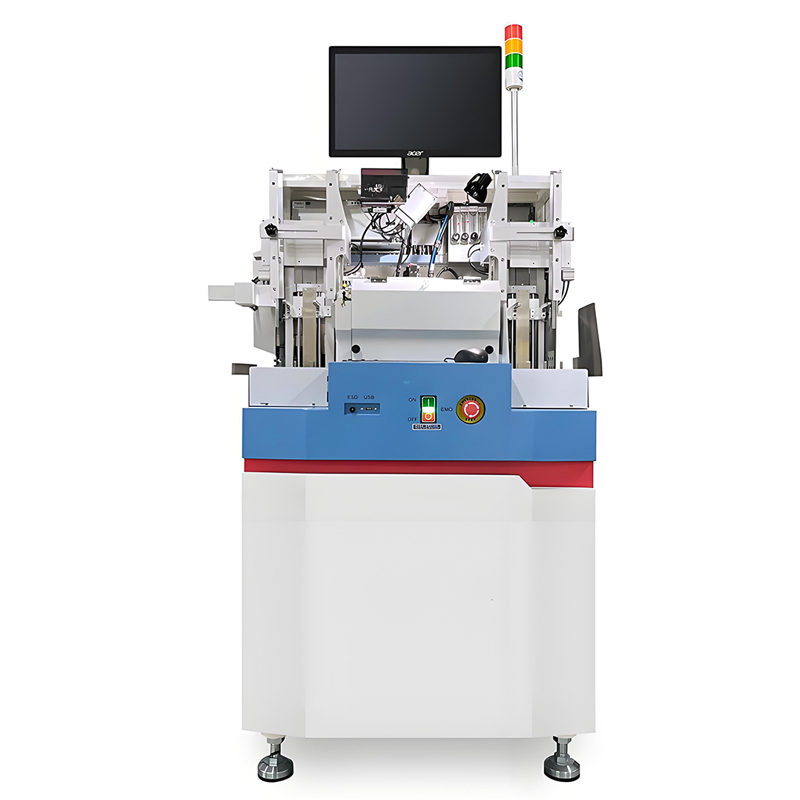

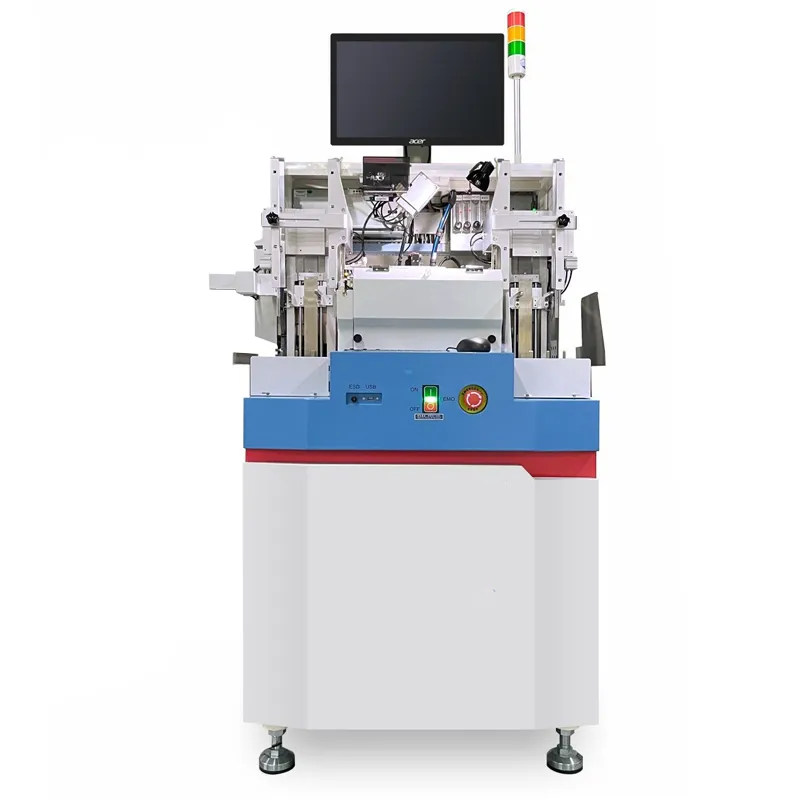

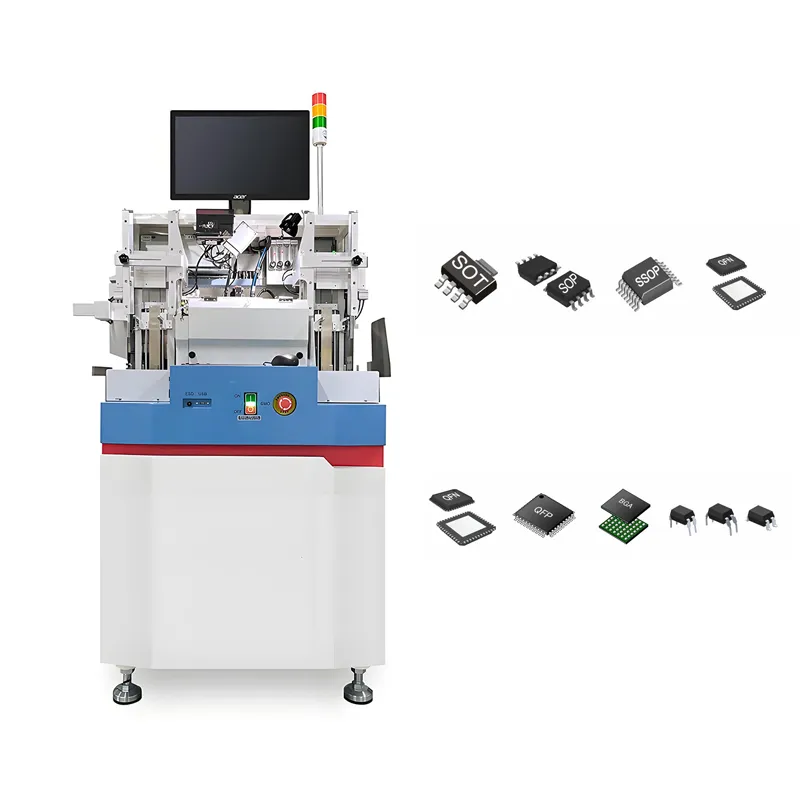

Este alto rendimiento wire bonder está diseñado para hacer frente a las más difíciles de circuitos integrados (IC) y el módulo de múltiples chips aplicaciones de embalaje. Logra la colocación de excepcional precisión de ±2μm, en un impresionante tiempo de ciclo de 45ms, garantizando la máxima productividad y rendimiento en entornos de producción de alto volumen. Con una generosa zona de pegado de 56mm x 80mm, de forma eficaz maneja una amplia gama de tipos de formatos, incluyendo QFP, BGA, COB, TSSOP y dispositivos optoelectrónicos.
Precisión de colocación de ±2μm para circuitos complejos.
Tiempo de ciclo de 45ms que maximiza la productividad global.
Amplio rango de pegado de 56mm x 80mm compatible con múltiples formatos.
| Categoría | Parámetro | Especificación |
|---|---|---|
| Rendimiento | El pegado de precisión | +/-2um 3σ @ |
| El tiempo de ciclo de pegado | 45ms @ 2mm de longitud de cable | |
| Max. Zona de pegado | X: 56mm, Y: 80mm | |
| Mecánica | Resolución de XYZ | 500 nm |
| Mecanismo de manipulación de materiales | Palo vertical | |
| Número de palos | 2~3 | |
| Wire bonding | Alambre de diámetro aplicable | 15 ~ 50 um |
| La manipulación de materiales | La longitud del bastidor de plomo | 85 ~ 300 mm |
| Llevar el ancho de marco | 22 ~ 63 mm | |
| Llevar el grosor del marco | 0.07 ~ 0,7 mm (personalizado necesario si >1,0 mm) | |
| Física | El peso | ~861 kg |
| Dimensiones (L x An x H) | 1040 mm x 920 mm x 1960 mm | |

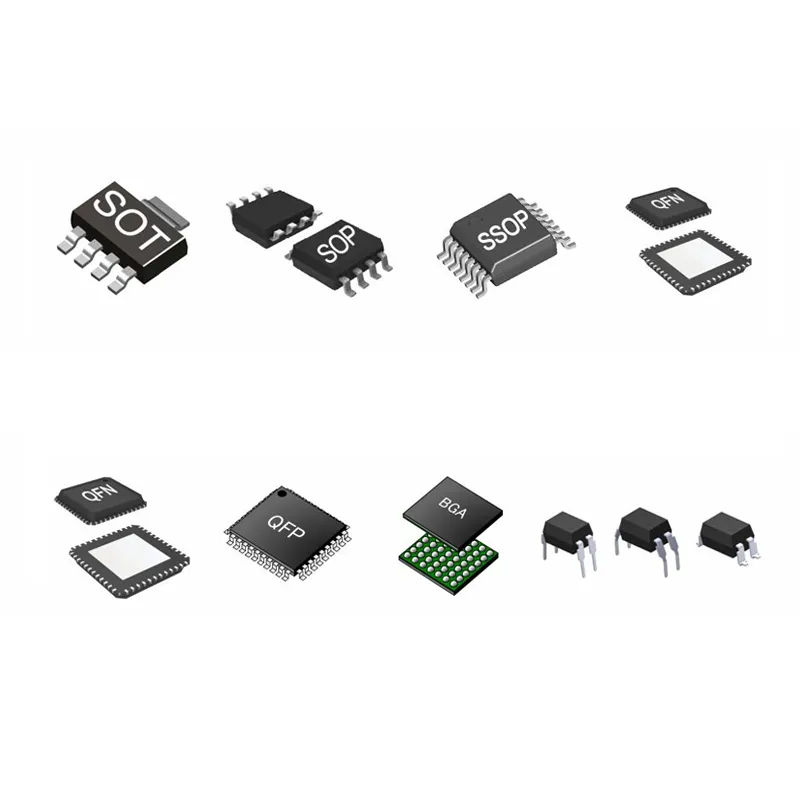

| Los paquetes compatibles | Formatos soportados | 50T, SOP, SSOP, TSSOP, DPN, QPH, QFP, BGA, COB, optoacopladores, etc. |
Envasado y Transporte de Mercancías:
El equipo de semiconductores se entrega en perfectas condiciones a cualquier parte del mundo.
Un wire bonder es una máquina de precisión utilizada en el empaque de semiconductores para crear interconexiones eléctricas mediante alambres muy finos entre un chip de circuito integrado (IC) y su sustrato o paquete.
Su objetivo principal es proporcionar una ruta eléctrica confiable para que las señales y la energía viajen desde el chip de silicio hacia los terminales del paquete, los cuales luego se conectan a una placa de circuito impreso (PCB).

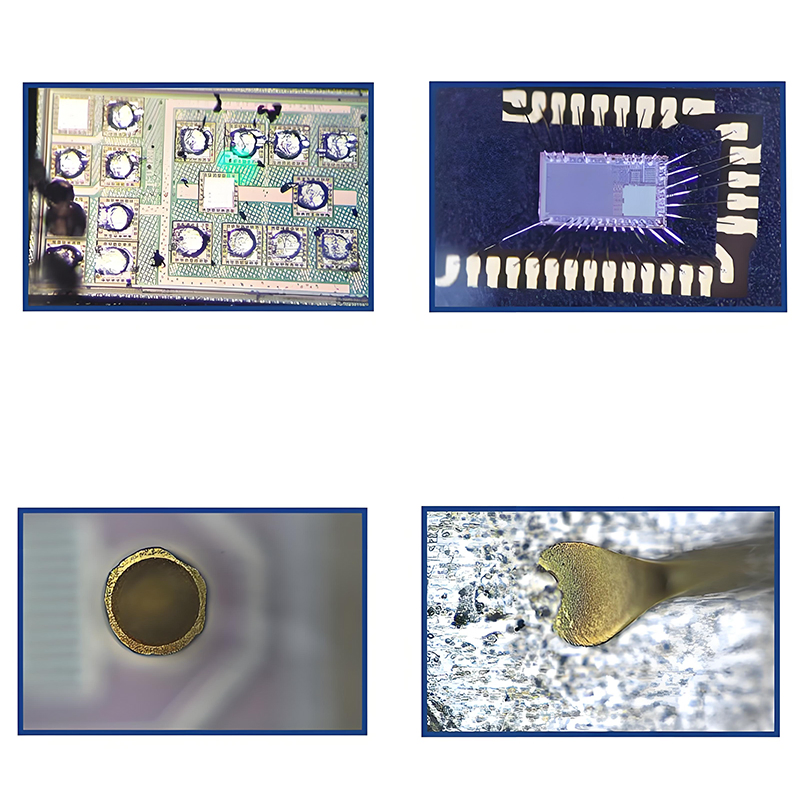

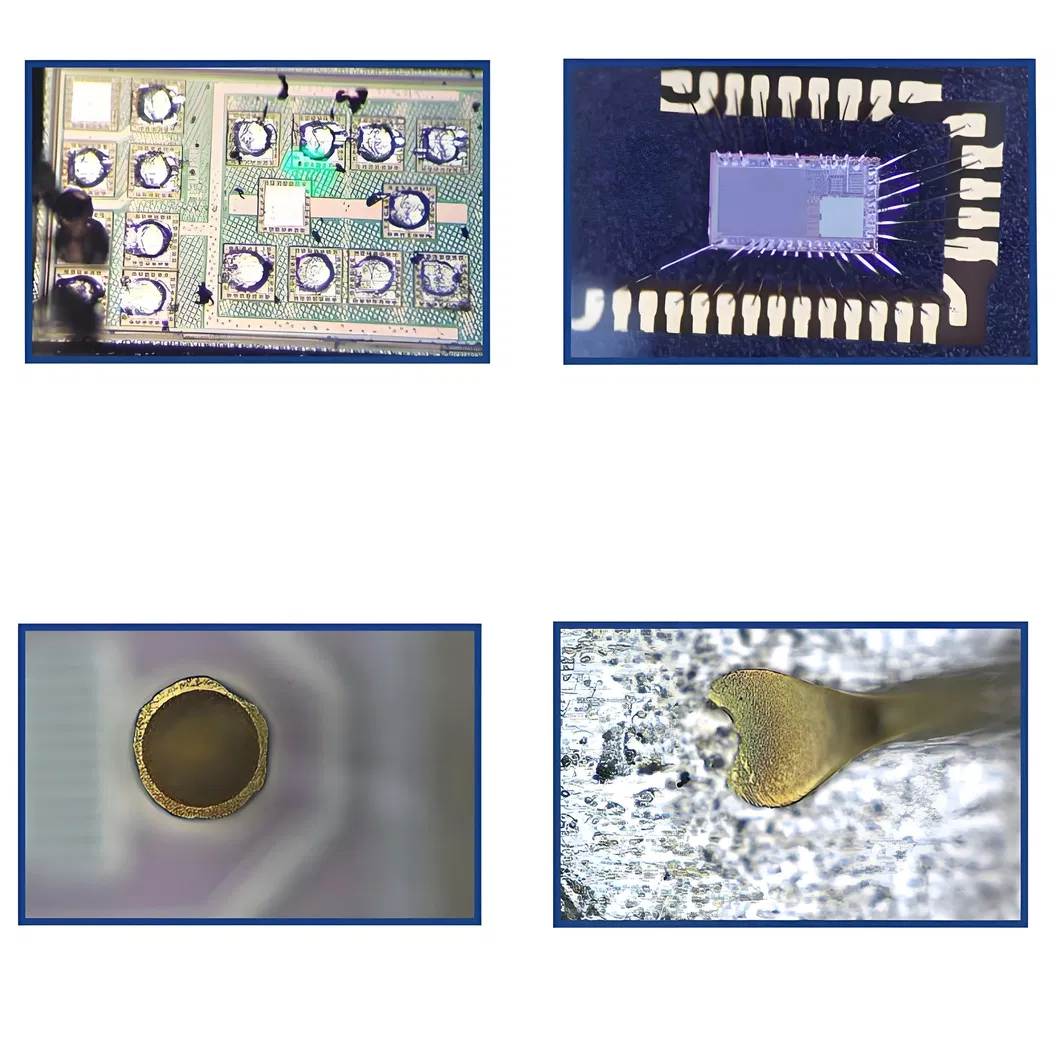

Los métodos principales son: 1) Pegado por bola (Ball bonding), que utiliza energía térmica y ultrasónica (común para hilo de oro), y 2) Pegado por cuña (Wedge bonding), que utiliza una herramienta en forma de cuña para presionar el alambre directamente, ideal para aluminio y pasos finos.
Se utiliza principalmente el Oro (Au) por su excelente conductividad y resistencia a la corrosión, el Cobre (Cu) que ofrece mayor resistencia mecánica a menor costo, y el Aluminio (Al) comúnmente aplicado en dispositivos de potencia.
Esta máquina ofrece una colocación de alta precisión de ±2μm con una resolución de XYZ de 500 nm, operando eficazmente en una amplia área de trabajo máxima de 56mm en el eje X y 80mm en el eje Y.

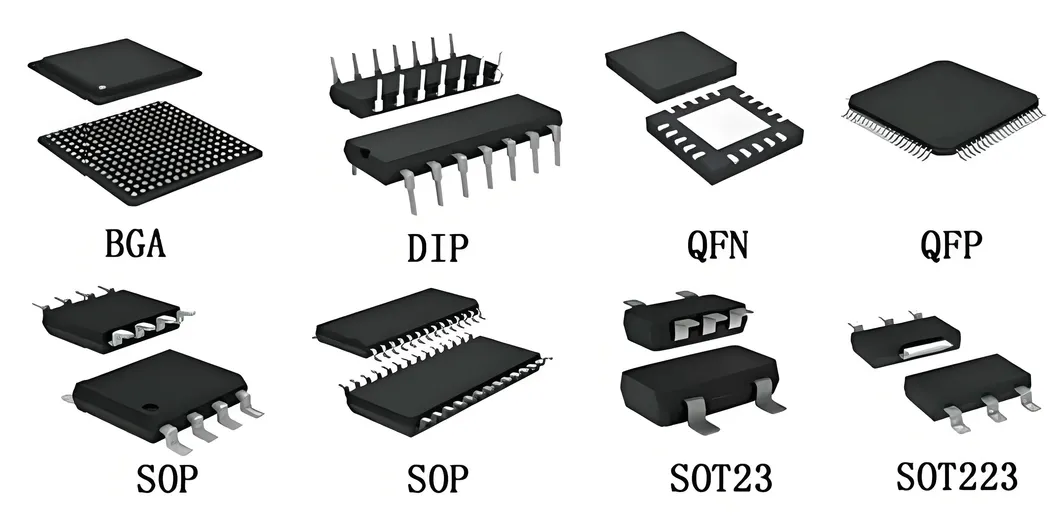

La máquina es altamente versátil y admite una gran variedad de encapsulados estándar de la industria, incluidos SOP, SSOP, TSSOP, QFP, BGA, COB y optoacopladores, adaptándose a diversas configuraciones de producción.
